Protempis(旧:Trimble)製品
時刻同期 ICM SMT 360

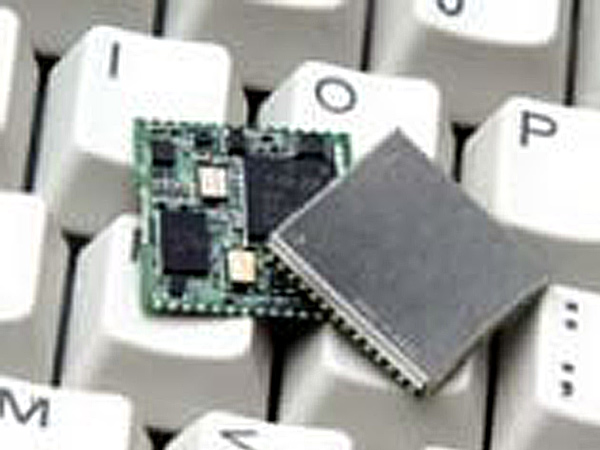

超小型マルチGNSSタイミングモジュール
微弱信号の環境に最適
Protempisは、フェムトセル(半径数メートルから数十メートルの極めて小さな無線通信エリア)やインビルディングシステムなど、もっとも困難な微弱信号の環境で動作するようICM SMT 360タイミングモジュールを設計しました。
微弱信号の環境での安定したパフォーマンスを発揮するため、ユーザーはコストがかかるケーブル配線と外付けアンテナを省略することができます。
加えてICM SMT 360タイミングモジュールは増幅された感度が最高レベルで要求される環境で補助データを受信します。
PPSと周波数出力
ICM SMT 360タイミングモジュールは高精度の1PPSと10MHz周波数を出力しネットワークパフォーマンスを最大化し、地球レベルでシステムを同期します。
また、量産用にカスタム周波数もご利用頂けます。
標準的なタイミング特性
ICM SMT 360タイミングモジュールは、RAIM機能アルゴリズム、自動セルフサーベイ、そして正確な基準周波数を供給するGNSS基準周波数発生器(GNSSDO)など、Protempisの標準的なタイミング特性の多くを備えております。
キャリアボードと試験キットのオプション
ICM SMT360タイミングモジュールはお客様のアプリケーション基板に直接装着することができます。
試験キットはICM SMT 360を評価するのに必要な全てをご提供します。
キャリアボード、AC/DCパワーコンバーター、アンテナ、USBインターフェースケーブルなどがセットになっております。
受信信号 | GPS、GLONASS、Galileo(注1)、Beidou、QZSS |
---|---|
ポジショニングシステム |
SPS(標準測位サービス)、時系 |
1PPSタイミング精度 | 15ns(1シグマ) |
ホールドオーバー安定性 | <±7ナノ秒 over 5分間 (最小限1時間稼動)(100ppb over 24時間) |
更新レート | 1Hz |
定格最小捕捉感度 | -148dBm コールドスタート |
定格最小追跡感度 | -162dBm |
初期位置算出時間(注2) | <46秒(50%)、50秒(90%) コールドスタート |
再補足までの定格時間 | <2秒(90%) |
シリアルポート | 2シリアルポート |
---|---|
PPS/even second | CMOS互換 LVTTLレベルパルス、1秒に1回 |
プロトコル | TSIP、NMEA0183 |
注1)ハードウェアは用意:Galileo衛星を利用するにはファームウェアのアップデートが必要です。
注2)TTFFと再捕捉のために与えられるパフォーマンス基準と時刻は、GPS衛星の配置によります。
筐体 | メタルシールド |
---|---|
寸法 |
19mm (幅) x 19mm (長さ) x 2.54mm (高さ) |
重量 | シールド含めて1.8グラム(0.06オンス) |
電圧範囲 | 3.3VDC ±5% |
---|---|
消費電力 | 最大0.5W |
Maximum, over temparature range |
-100dBc/Hz@100Hz -120dBc/Hz@1KHz -135dBc/Hz@10KHz -140dBc/Hz@100KHz |
---|---|
定格 |
-105dBc/Hz@100Hz -135dBc/Hz@1KHz -140dBc/Hz@10KHz -145dBc/Hz@100KHz |
